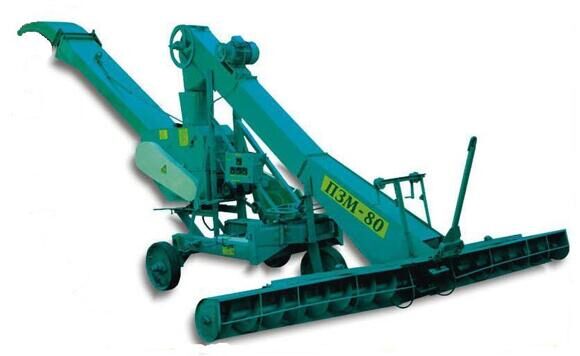

Зернометатель ПЗМ-80

Зернометатель предназначен для механизации погрузочно-разгрузочных работ на открытых токах и в зерноскладах. зернометатель может выполнять следующие операции: загрузку и выгрузку зерноскладов; погрузку зерна в транспортные средства с высотой борта до 2,8 м; механическое перелопачивание зерна на открытых площадках во время подвозки зерна от комбайна; формирование буртов из куч зерна, оставляемых транспортными средствами на площадках во время подвозки зерна от комбайна; сепарацию зерна с отделением легких примесей.

Технические характеристики

Производительность, т/час .......................................... 80

Масса, кг ....................................................................... 1200

Установленная мощность, кВт ..................................... 9,1

Содержание полноценного зерна в отходах, % ........ 2

Дробление зерна осн. культуры, % ............................. 0,2

Габаритные размеры в рабочем

положении, мм .............................................................. 6650*4500*3250

Габаритные размеры в транспортном

положении, мм .............................................................. 4300*1700*2800

Устройство и работа машины

Характерной особенностью погрузчика является возможность загрузки складов с высотой складирования зернового материала до 4 м, а также формирование высоких буртов на площадках открытых токов с дальностью метания зерна до 10 м.

            Поворот триммера метателя на 90° в обе стороны от продольной оси рамы дает возможность обеспечить:

• - непрерывность процесса погрузки зерна в автомашины и в автопоезда;
• - распределение зерна при загрузке склада;
• - формирование буртов с одним гребнем после двух проходов зернового метателя;
• - рассредоточение зерна из бурта для просушки на площадке тока и формирование его (после просушки) снова в бурт.

Общее устройство.

            Погрузчик состоит из следующих узлов и механизмов:

• - рамы с ходовой частью;
• - механизма самопередвижения;
• - транспортера загрузочного с двумя T-образно расположенными питателями;
• - триммера с рамкой поворотной;
• - электроприводов.
