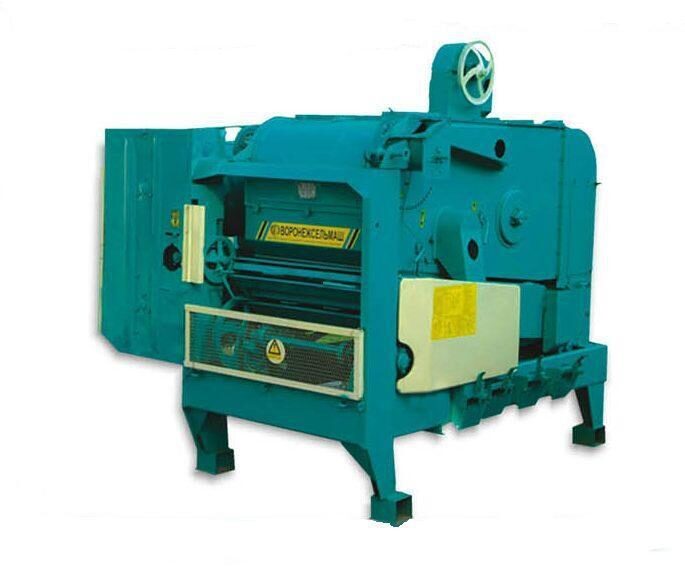

Машина вторичной очистки семян стационарная МС-4,5С







Технические характеристики

 Производительность, т/час ............................................... 4,5

Габаритные размеры, мм .................................................... 3000*2500*2800

Масса, кг .............................................................................. 1550

Установленная мощность, кВт ............................................ 5,2

Устройство и работа машины

Зерновой материал, подлежащий очистке, поступает в распределительный шнек. Шнек распределяет зерновой материал по ширине и подает его в воздушный канал I аспирации, где восходящий поток воздуха выносит в отстойную камеру легкие примеси (включая солому, легкие колосья, головки сорняков и т.д.).

Пройдя очистку в канале I аспирации, материал поступает в решетный стан.

Очищенный решетами материал по течке поступает во вторую аспирацию, где восходящий поток воздуха выносит во вторую отстойную камеру оставшиеся легкие примеси и щуплое зерно.

Далее зерновой материал вибролотком подается в рабочую ветвь элеватора, который транспортирует зерно в верхний триерный цилиндр, выделяющий короткие примеси. Короткие примеси перебрасываются в лоток, из которого шнеком подаются в приемник, откуда выводятся наружу вместе с длинными примесями. Очищенное от коротких примесей зерно самотеком направляется по течке в триерный цилиндр длинных примесей.  Ячейки  этого триера выбирают зерно и перебрасывают в желоб, откуда шнеком они подаются в приемник, сходом идут длинные примеси.

При очистке материала без триеров переключают заслонку режима работы на течке верхней головки элеватора - и зерно выводится через приемник.

При очистке вороха, основной материал которого имеет длину большую, чем остальные примеси, например овес, сходом с овсюжного цилиндра пойдет основной материал, а лотком будут выводиться только короткие примеси.
